PRODUCT09

吸引ローダー用3次式分離器『エコフロストーレル®』

種類・型式と主な特長

• 特長

  • 高い分離性能
    ・原料25kg中　フロス含有量0.47g → 0.04g（18.4ppm → 1.6ppm） ※テスト値
  • 計装エアの御支給のみで、新たな付帯設備（ブロワー・集塵機）は不要
  • 既設吸引ホッパー上に設置可能（高さ＋700mmH程）
  • 製品の生産性・品質UP、歩留まり向上

エコフロストーレル®とは

フロス（異物） 粉状・テープ状を強力除去する吸引ローダー用 “3次式” ecoフロス分離器
特許（登録第5783583号） & 商標（登録第6058638号）取得

Eco Floss Torel
エコ　フロス　トーレル（取れる）

• 4つの主な特長

  1.新規＆ 既存設備 どちらにも設置可能 ⇒ 押出機処理能力 100～550kg/h 以内
  2.0.3MPa , 200L/minの圧空のみ御支給ください ⇒ 新たな付帯設備（ブロワー＆集塵機）は不要
  3.初期設定のみで、その後の操作は不要
  4.シンプル構造で、メンテナンスが簡単

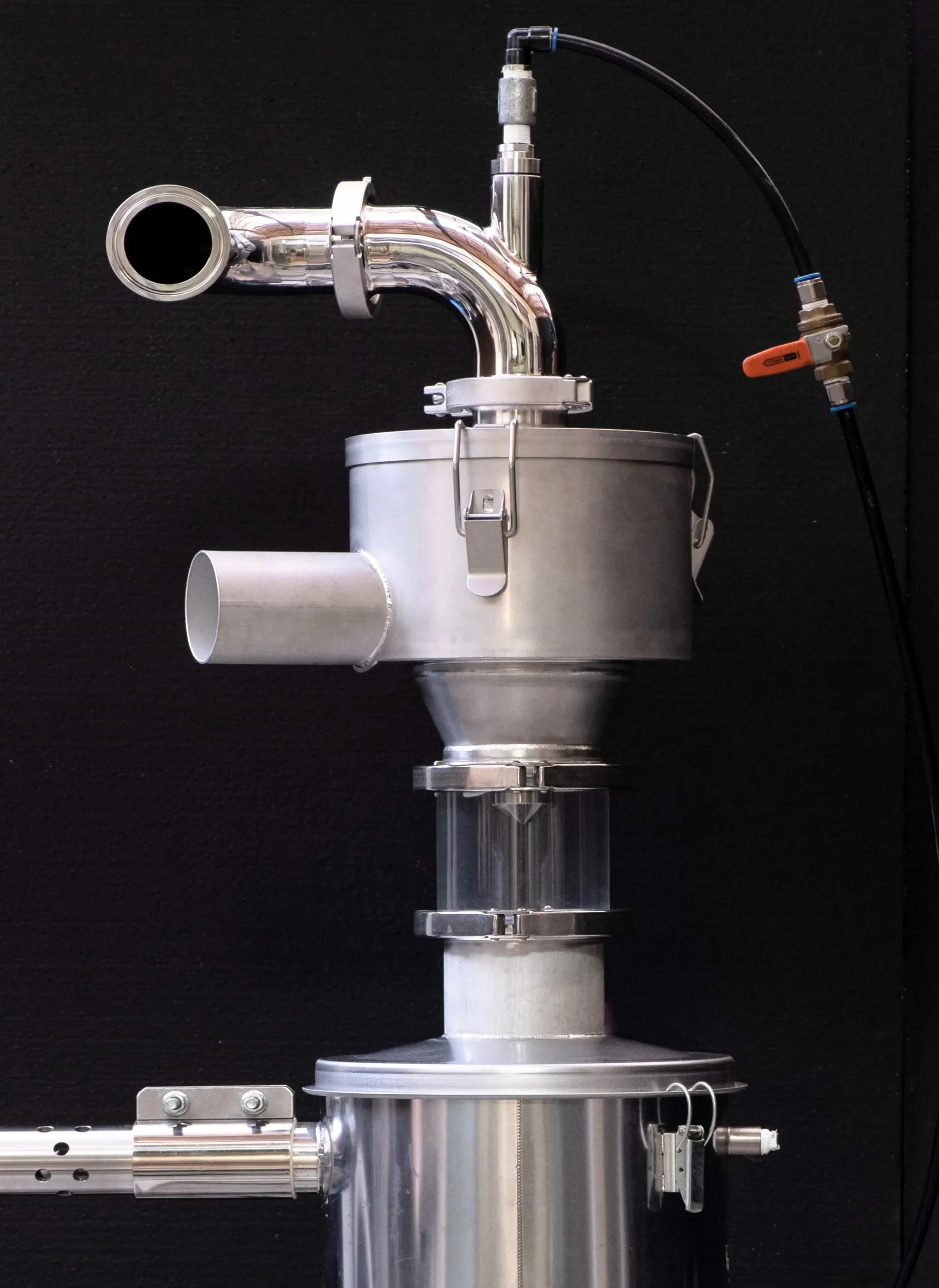

  エコフロストーレル®

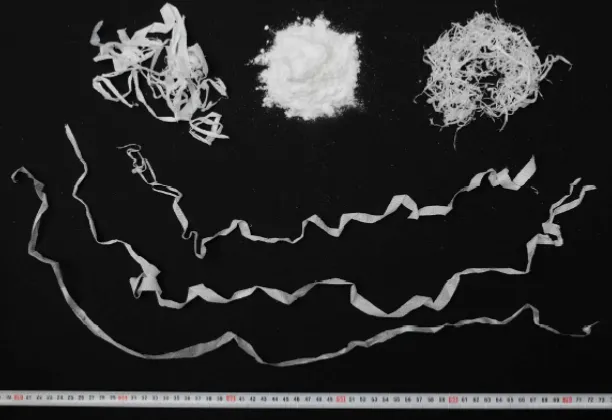

  異物（粉・テープ）



• 分離性能テストデータ※ 25kg/1サンプル

  サンプルNo.	1		2		3		4		5
  物性	LLDPE		EVA		EVA		LDPE		LDPE
  含有量/含有率	g	ppm	g	ppm	g	ppm	g	ppm	g	ppm
  EFT通過前　粉	0.28	11.2	0.44	17.6	0.41	15.9	0.20	8.0	0.47	18.4
  テープ	―		―		―		―		―
  EFT通過後　粉	0.004	0.16	0.08	3.1	0.05	1.9	0.03	1.2	0.04	1.6
  テープ	―		―		―		―		―
  ペレット飛散率（％）	0.003		0.011		0.015		0.0023		0.0003

  ※粉の定義：0.71mm（24メッシュ）パス品

  ※サンプル原料では、テープ状フロスが確認されませんでした

  また、粉状、テープ状フロスの状態により分級効率に変動が御座います

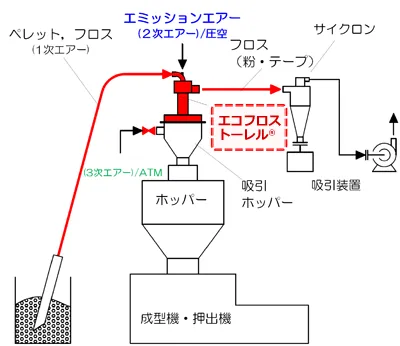

• （既設）吸引ローダー装置への設置例

  【既存設備】

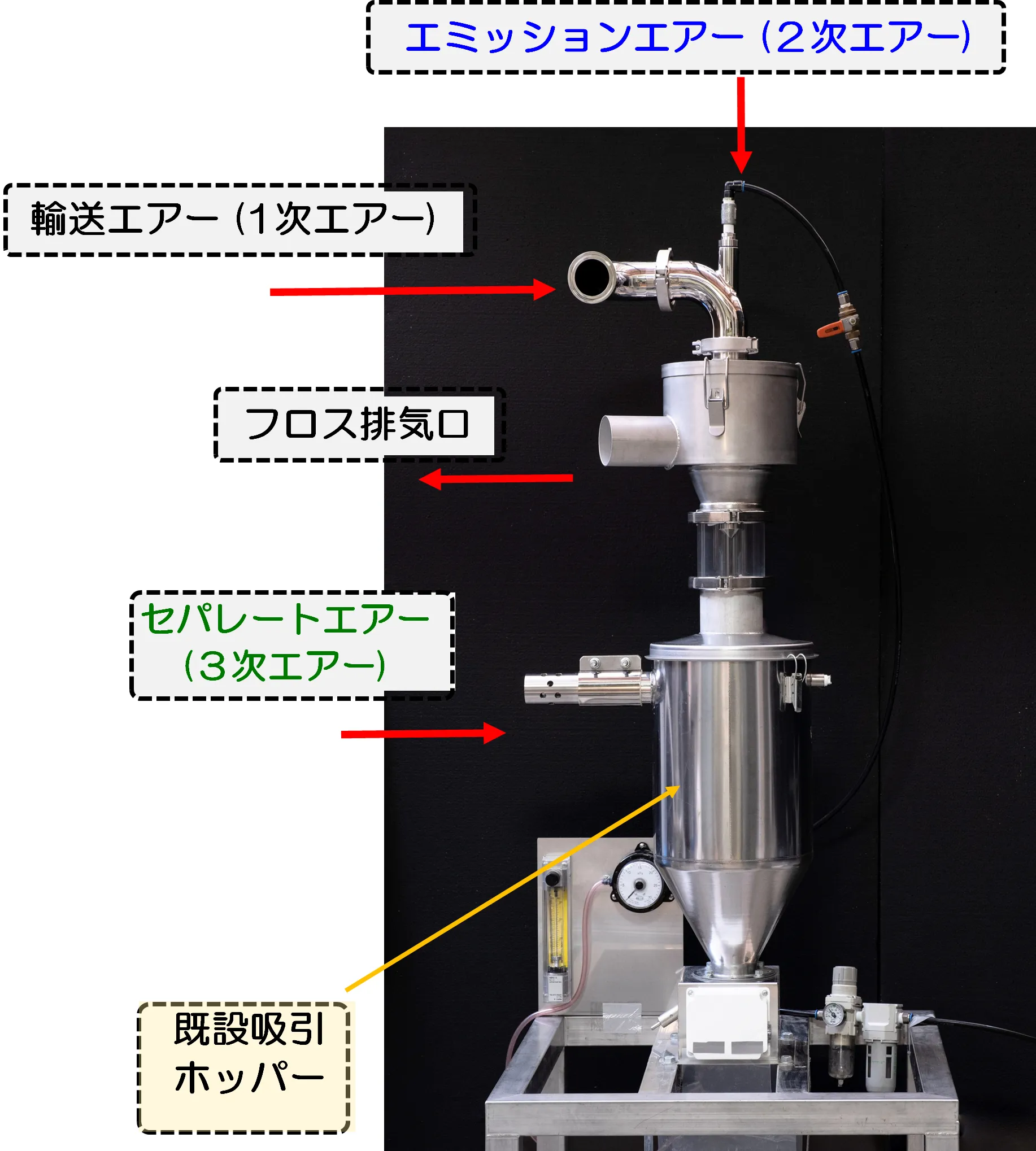

  【エコフロストーレル®設置例】

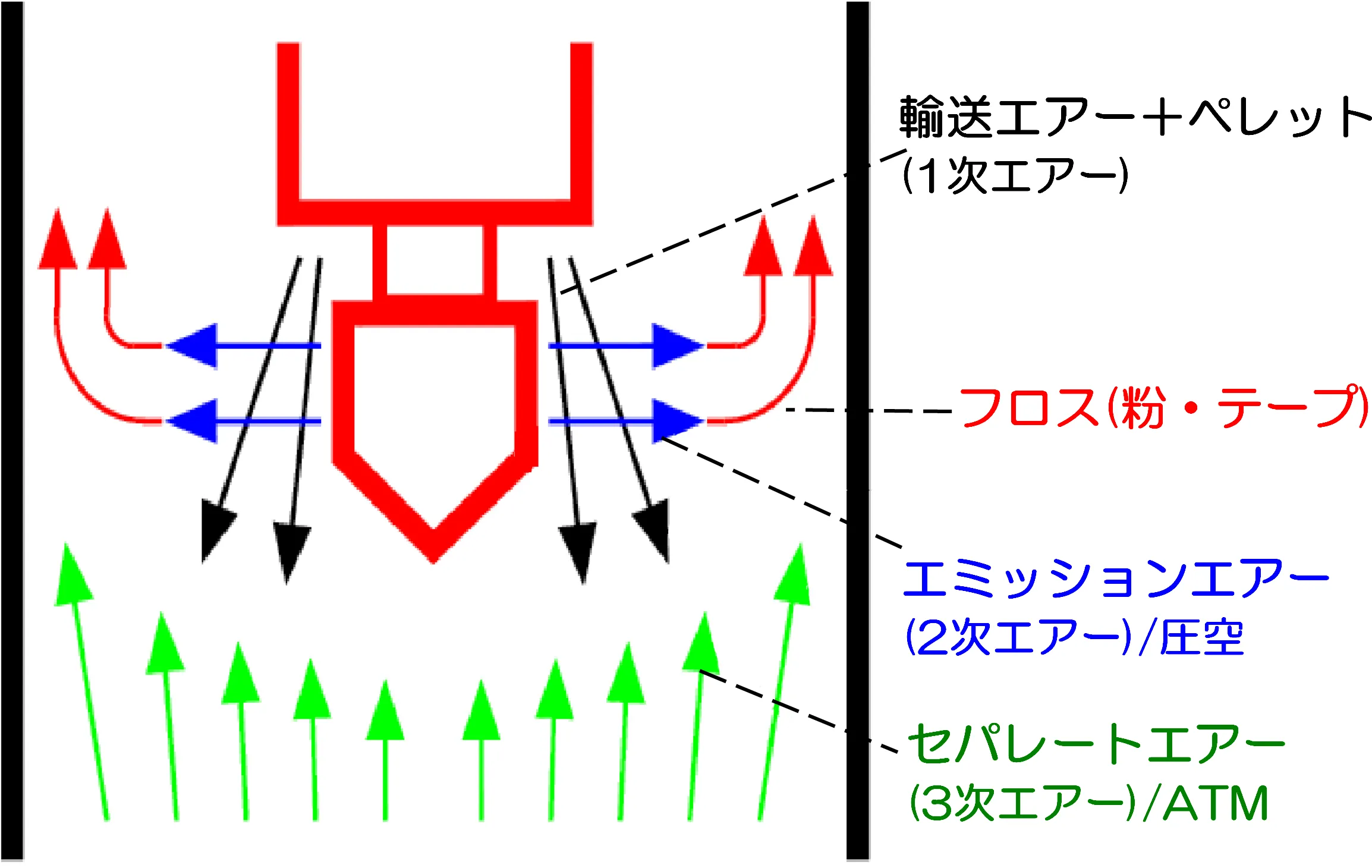

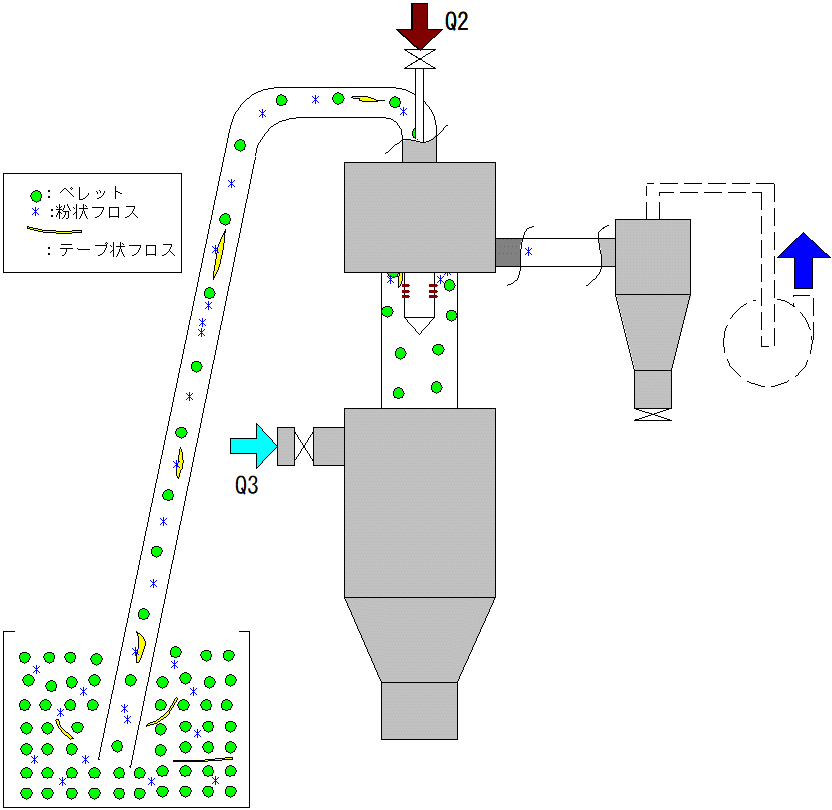

• フロス分離の原理



  輸送管から放出された輸送原料（１次エアー）にエミッションエアー（2次エアー）を吹き付け、下方から吹き上げるセパレートエアー（３次エアー）により、フロスは吸引装置に回収される。
  ぺレットは吸引ホッパーを介し、下部ホッパー内にストックされる。
