シングルフラップダンパー\ダブルダンパー

種類・型式と主な特長

• 標準型

  • メタルタッチシール構造です。

• シール型

  • ソフトタッチシール構造、特殊シール構造です。

• 特殊型型

  • トリプル型、高温用等、種々の特殊仕様製造の開発設計・製作をいたします。

  駆動方式

  •

  •

  • 手動ウォーム型（カム、ウェイト方式）
  •

  •

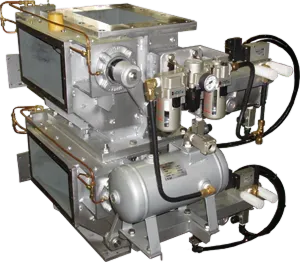

  • エアシリンダー型
    強制開閉機構、任意サイクル変更可能の特長を有しているタイプです。
  •

  •

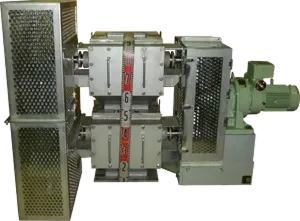

  • 電動駆動機型
    電源接続にて運転可能となるタイプです。
  • その他

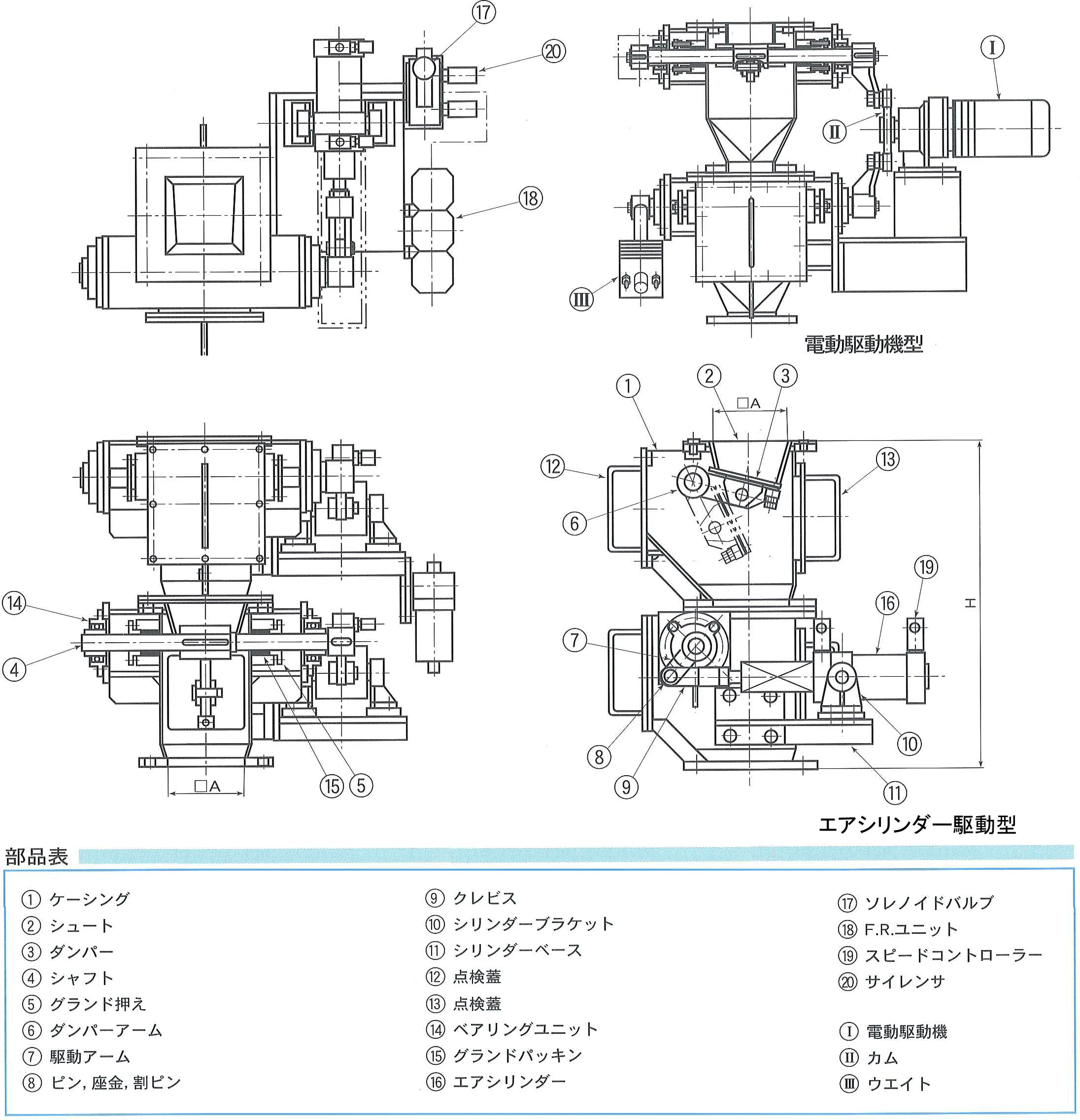

ダブルダンパーの基本データ

ダブルダンパー＝エアシリンダー駆動型、
電動駆動機型クリックで開閉します

基本仕様

単位：mm

型式	1サイクル容量 （L／サイクル）	A	H	シリンダー径	標準所要動力 KW	概算重量 Kg
WDVS-4	4	100	620	63	0.2	150
WDVS-6	5	150	640	80	0.2	150
WDVS-8	12	200	800	100	0.4	250
WDVS-10	14	250	850	100	0.4	300
WDVS-12	19	300	925	125	0.4	400
WDVS-14	39	350	1100	125	0.4	600
WDVS-16	49	400	1200	125	0.4	900
WDVS-18	74	450	1400	140	0.4	1200
WDVS-20	120	500	1700	140	0.75	1600
WDVS-22	150	550	2000	140	0.75	2000
WDVS-24	230	600	2400	160	0.75	2500

※シングルフラップダンパーは、ダブルダンパーの上段のみとなります。
