スライドゲートバルブ

ホーム製品情報スライドゲートバルブ

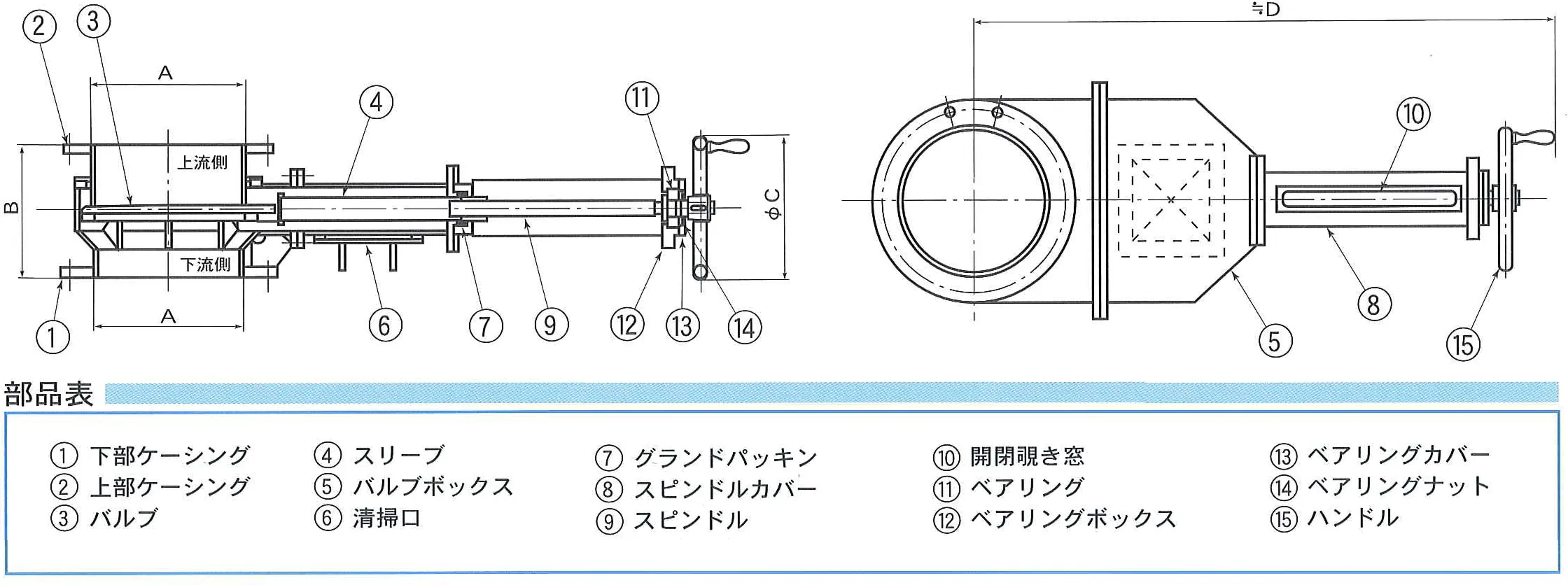

標準型スライドゲートの構造

本スライドゲートバルブは、粉体等を確実にカットするもので、バルブの当たり面に逃げを取っている為、スムーズに開閉致します。駆動方法は内ネジ、手動ハンドル方式を採用しております。
弊社の特徴として、バルブに取付けられたスリーブ（メネジ）をスピンドル（オネジ）に取付けられたハンドルを回転することによりバルブを開閉させる構造となっており、さらにスリーブ（メネジ） スピンドル（オネジ）は左台形二条ネジを採用し、一回転ごとに、ネジピッチの倍移動します。
スリーブはグランドパッキンにて軸封されていますので機外に粉体原料が漏れ出すことはありません。

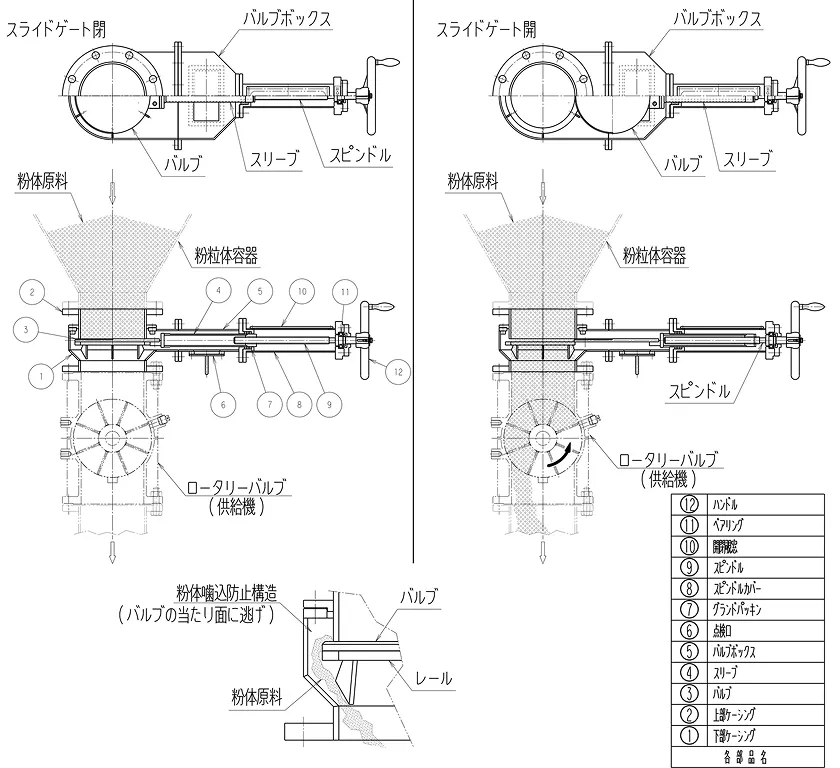

スライドゲート 作動概略図

種類・型式と主な特長

本製品は、板状の弁体（バルブ）をスライドさせることで通路を物理的に塞ぐため、粉体や粒体の流れを確実に遮断・制御するのに非常に適した構造をしています。

  • 標準型

    • NPEが日本ではじめて開発したものです。[実 NO, 170454（1～3）]
    • 粉体噛込防止機構、完全な粉体漏れ防止機構及びスムーズな開閉作動等の特長を有しています。

  • 高知型

    • 付着性粉体（汚泥等）等用として最適です。
    • グランド部固着防止構造、小面間の特長を有しています。

  • 弁傾斜型

    • 低リーク型のスライドゲートバルブです。

  • シール型

    • 弁シール機構付の特殊タイプです。

  • 簡易型

    • メンテナンス用、ローコスト、小面間等の特長を有しています。
    • 薄型で取付スペースの少ないプラントに最適です。
    • 粉漏れ防止のパッキンは、簡単に調整ができます。

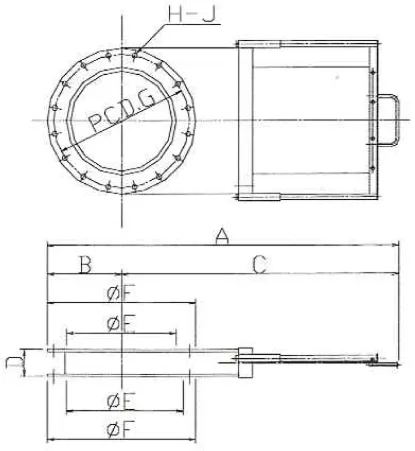

    簡易型の基本データクリックで開閉します

    基本仕様

    単位：mm

    仕様 主要寸法
    型式 材質 A B C D E F G H-J
    ESK-8NM 標準/SS400
    準標準/SUS304
    Std. /SS400
    Co-Std./SUS304    		 756 160 596 100 200 320 280 16-φ19
    ESK-10NM 888.5 192.5 696 100 250 385 345 16-φ19
    ESK-12NM 991 215 776 100 300 430 390 16-φ19
    ESK-16NM 1271 270 1001 100 400 540 495 16-φ19
    ESK-18NM 1378.5 302.5 1076 100 450 605 555 16-φ19
    ESK-20NM 1503.5 327.5 1176 100 500 655 605 16-φ19

    ※上記以外の使用も製作可能です。

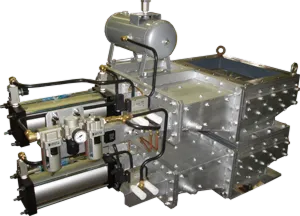

  • 特殊型

    • 洗浄水切換機構付、高温用等、種々の特殊仕様製品の開発設計・製作をいたします。

    駆動方式

    • 手動ハンドル型
    • エアーシリンダー型
    • 電動シリンダー型
    • 電動バルブコントロール型
    • その他

スライドゲートバルブの基本データ
[実 NO, 170454（1～3）]

  • 標準型＝手動方式型クリックで開閉します

    基本仕様

    単位：mm

    型式 A B C D 概算重量
    Kg
    SK-4M 100A 200 160 590 40
    SK-6M 150A 200 200 730 60
    SK-8M 200A 200 250 890 80
    SK-10M 250A 250 250 1000 100
    SK-12M 300A 250 315 1180 120
    SK-14M 350A 300 315 1325 140
    SK-16M 400A 300 355 1455 160
    SK-18M 450A 350 355 1645 180
    SK-20M 500A 400 500 1745 200
    SK-22M 550A 400 500 1925 220
    SK-24M 600A 400 500 2100 240

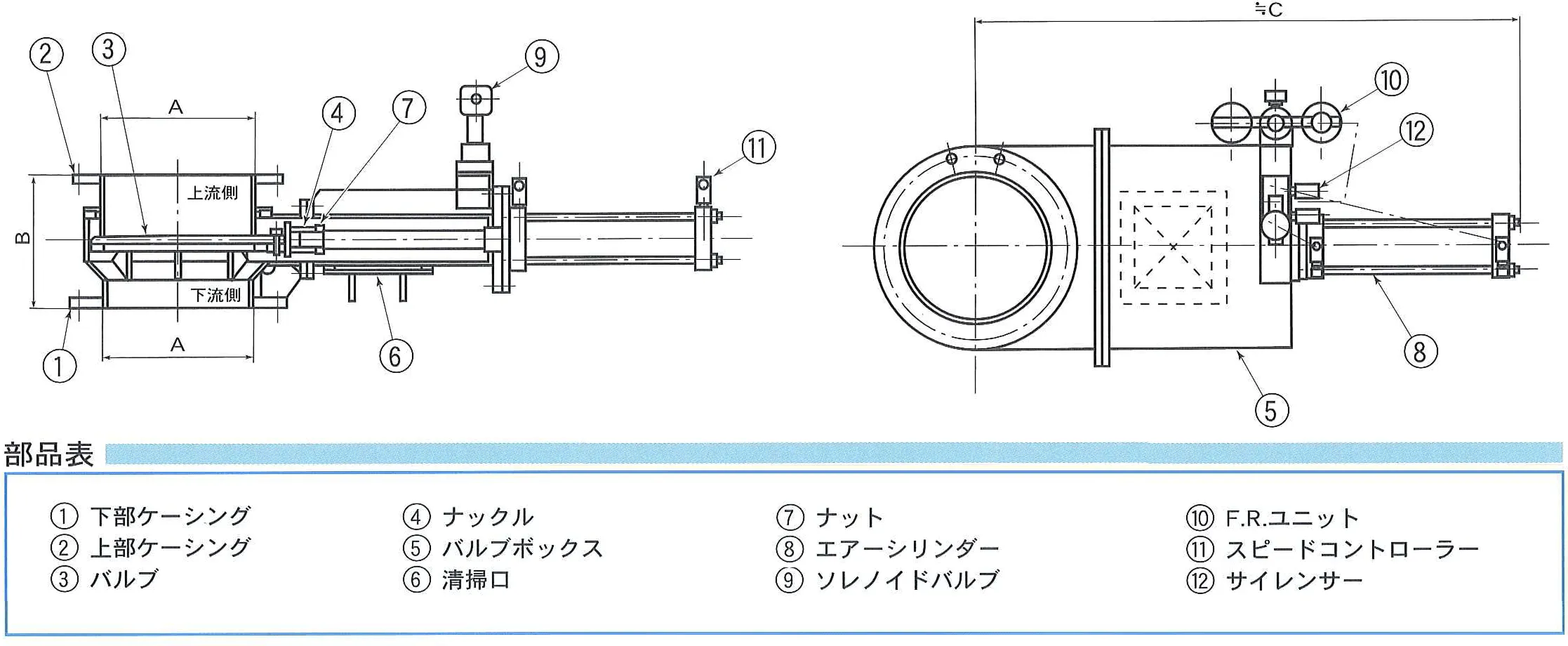

  • 標準型＝エアシリンダー駆動方式型クリックで開閉します

    基本仕様

    単位：mm

    型式 A B C エアーシリンダー径 概算重量
    Kg
    SK-4A 100A 200 565 63 50
    SK-6A 150A 200 695 80 70
    SK-8A 200A 200 850 100 90
    SK-10A 250A 250 975 100 110
    SK-12A 300A 250 1105 100 130
    SK-14A 350A 300 1235 125 150
    SK-16A 400A 300 1355 125 170
    SK-18A 450A 350 1510 140 190
    SK-20A 500A 400 1635 140 210
    SK-22A 550A 400 1790 160 230
    SK-24A 600A 400 1920 160 250
