製品情報

定量供給機

種類・型式と主な特長

• タイプ：自然落下、単方向切出

  • 定量性、シール性に優れた容積式切出装置です。
  • 粉体ハンドリングに於いて多用途に適応可能です。

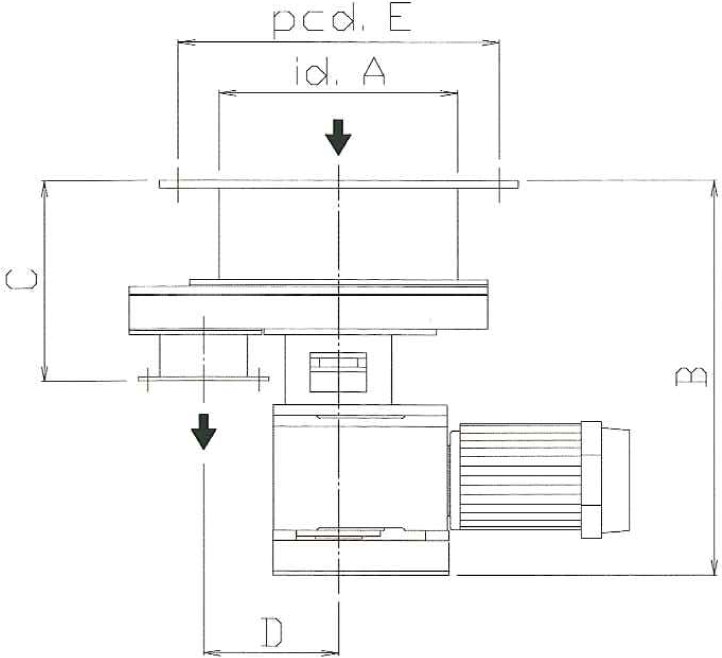

  タイプ：自然落下、単方向切出の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  仕様				主要寸法
  型式	切出量（Max）	動力（kw）	材質	A	B	C	D	E
  NI-03	0.3m3/h	0.4	標準/SS400 準標準/SUS304 Std. /SS400 Co-Std./SUS304	250	460	230	145	345
  NI-06	0.6m3/h	0.4		300	500	290	185	390
  NI-3	3m3/h	0.4		450	630	400	255	555
  NI-6	6m3/h	0.4		600	950	600	330	715
  NI-15	15m3/h	0.4		700	1120	750	430	820
  NI-40	40m3/h	0.4		700	1300	1050	430	820

  ※動力は能力範囲や粉体比重により変更する場合があります。
  ※参考値です。詳しくはお問い合わせください。

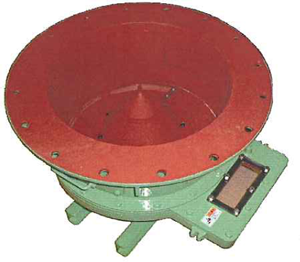

• タイプ：自然落下、多方向切出

  • 定量性、シール性に優れた容積式切出装置です。
  • 粉体ハンドリングに於いて多用途に適応可能です。
  • 減速機のメンテナンスが容易にできます。
  • サイロ1基から多方向の供給が簡単にできます。

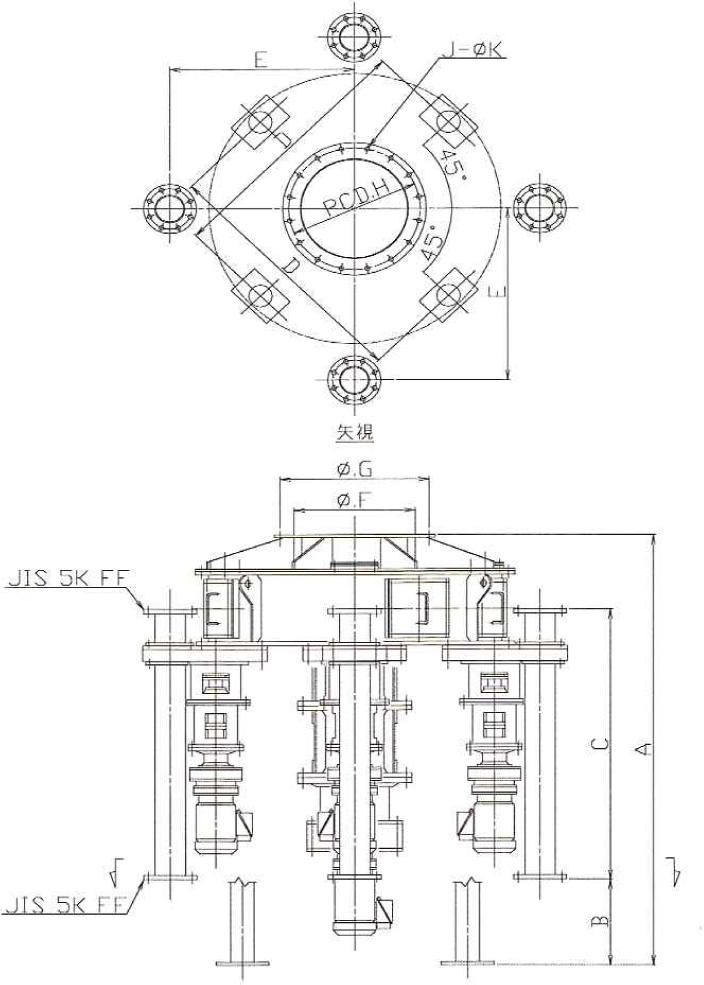

  タイプ：自然落下、多方向切出の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  仕様
  型式	切出量（Max）	撹拌動力（kw）	供給動力（kw）
  NIT-02	0.2m3/h	0.75	0.2
  NIT-05	0.5m3/h	0.75	0.4
  NIT-3	3.0m3/h	1.5	0.75
  NIT-5	5.0m3/h	2.2	1.5
  NIT-13	13.0m3/h	3.7	2.2

  単位：mm

  型式	A	B	C	D	E	F	G	H	J-φK	L	M
  NIT-02	1750	1000	750	800	570	400	560	495	16-φ19	150	70
  NIT-05	1750	1000	750	800	590	400	560	495	16-φ19	200	110
  NIT-3	1850	1100	750	1000	740	500	655	605	16-φ19	250	150
  NIT-5	2250	1250	1050	1000	895	500	655	605	16-φ19	300	200
  NIT-13	2500	1300	1200	1400	1075	700	875	820	24-φ19	450	300

  ※動力は能力範囲や粉体比重により変更する場合があります。
  ※参考値です。詳しくはお問い合わせください。

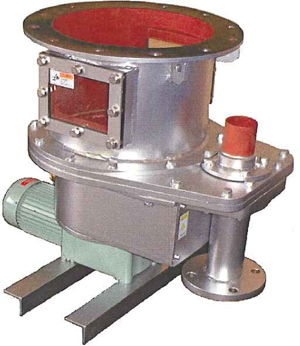

• タイプ：空気輸送、単方向切出

  • 定量性に優れた低濃度空気輸送切出装置です。
  • 排ガス処理設備などの薬剤吹き込みに最適です。

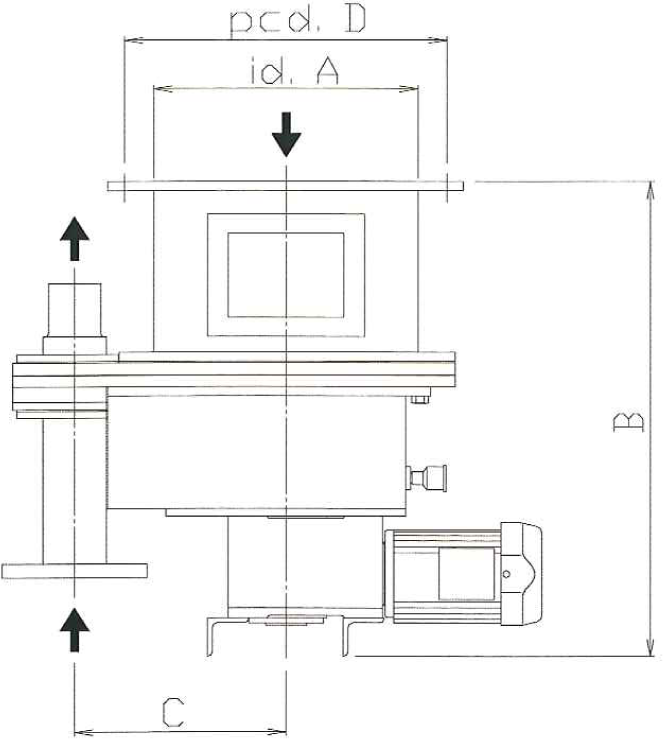

  タイプ：空気輸送、単方向切出の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  仕様					主要寸法
  型式	切出量（Max）	動力（kw）	材質	輸送配管	A	B	C	D
  PI-03	0.3m3/h	0.4	標準（Std.）/SS400 準標準（Co-Std.）/SUS304	65A/80A	300	620	255/262.5	390
  PI-09	0.9m3/h	0.75		125A/150A	450	790	373.5/386	555

  ※動力は能力範囲や粉体比重により変更する場合があります。
  ※参考値です。詳しくはお問い合わせください。

• タイプ：空気輸送、多方向切出

  • 定量性に優れた低濃度空気輸送切出装置です。
  • 排ガス処理設備などの薬剤吹き込みに最適です。
  • サイロ1-基から多方向への空気輸送が簡単にできます。
  • 減速機のメンテナンスが容易にできます。

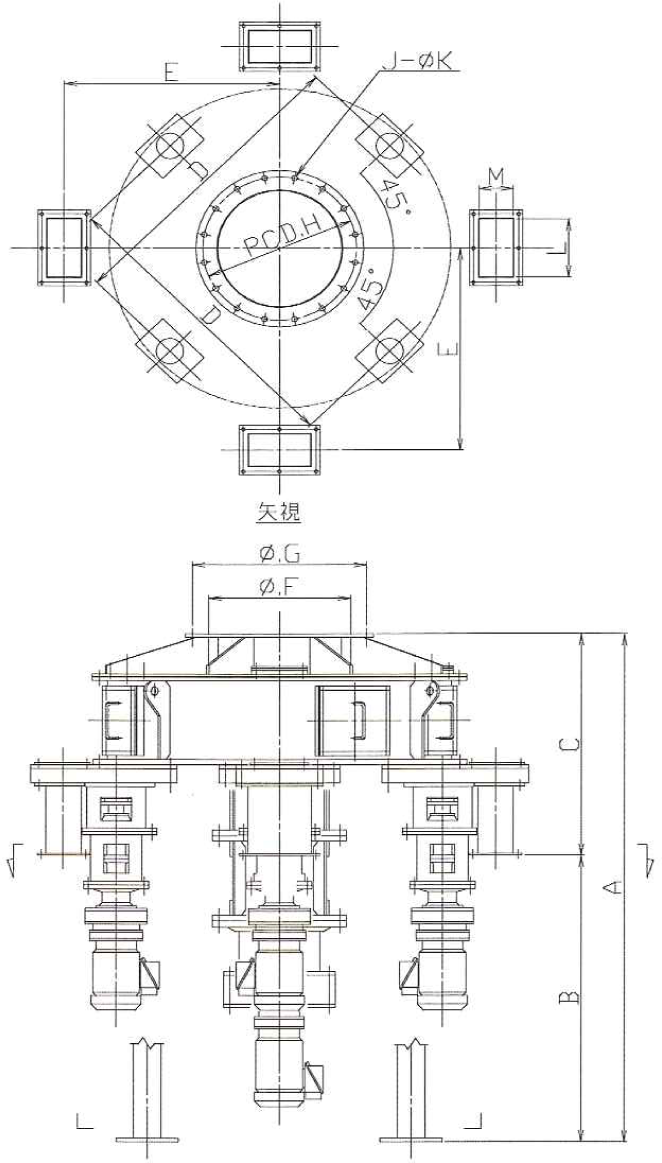

  タイプ：空気輸送、多方向切出の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  仕様
  型式	切出量（Max）	撹拌動力（kw）	供給動力（kw）	輸送配管（kw）
  PIT-007	0.07m3/h	0.4	0.2	50A/65A
  PIT-02	0.2m3/h	0.75	0.4	65A/80A
  PIT-05	0.5m3/h	0.75	0.4	100A/125A
  PIT-2	2.0m3/h	1.5	0.75	200A/250A
  PIT-5	5.0m3/h	2.2	1.5	350A/400A

  単位：mm

  型式	A	B	C	D	E	F	G	H	J-φK
  PIT-007	1600	250	1100	600	442/449.5	300	430	390	12-φ19
  PIT-02	1750	350	1100	800	573.5/580	400	560	495	12-φ19
  PIT-05	1750	350	1100	850	617.5/630	400	560	495	12-φ19
  PIT-2	1850	450	1100	1000	767/792	500	655	605	12-φ19
  PIT-5	2250	550	1100	1100	947/990	500	655	605	12-φ19

  ※動力は能力範囲や粉体比重により変更する場合があります。
  ※参考値です。詳しくはお問い合わせください。
