製品情報

ロータリーバルブ

お客様のニーズに合わせた特注仕様への対応が可能。
長年の経験・実績により粉体性状、使用条件にあった適切なインペラー形状、
回転数等の選定がされ必要に応じて組合わせ使用可能です。

種類・型式と主な特長

NPEのロータリーバルブには、用途・目的別に合わせた以下の形式がございます。

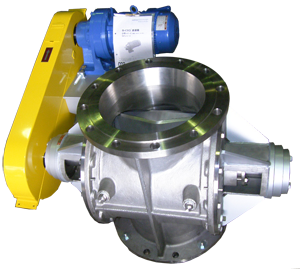

• 金属インペラー型

  • ハイクオリティー、ローコスト、短納期等の特長を有しています。
  • NPEの長年の経験、実績により、粉体性状、使用条件に合った適切なインペラー形状、回転数等の選定がされています。
  • ホッパー、集塵機等の切出用として最適です。

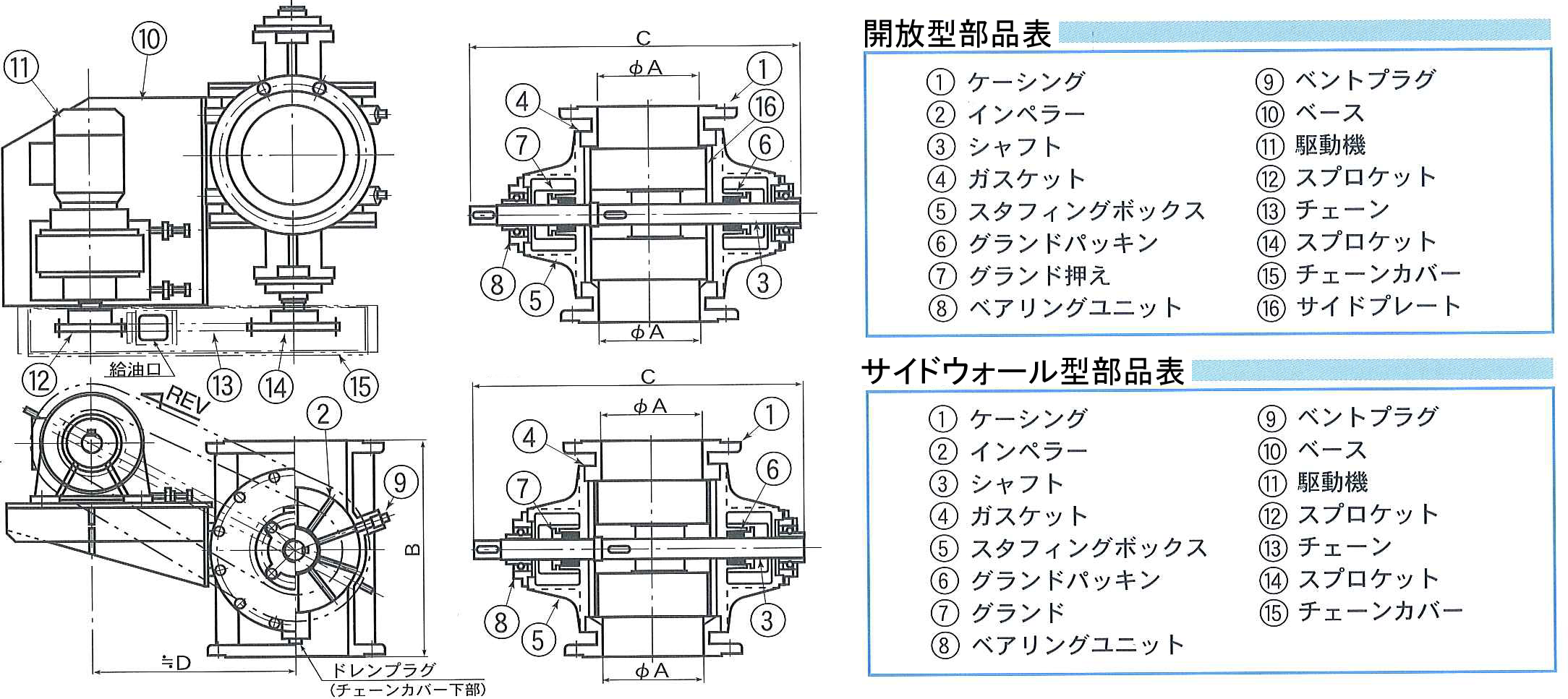

  金属インペラー型の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）		A	B	C	D	標準所要動力 KW	概算重量 Kg
  	D型	Si型
  RV-50	0.28	0.28	50	220	310	215	0.1	30
  RV-80	0.71	0.71	80	230	370	245	0.2	45
  RV-100	1.27	1.27	100	270	400	265	0.4	60
  RV-150	4.05	3.81	150	350	530	360	0.4	100
  RV-200	8.57	8.18	200	420	635	390	0.75	120
  RV-250	14.5	13.9	250	500	795	435	0.75	230
  RV-300	24.7	24.0	300	550	845	490	0.75	300
  RV-300（L）	42.4	42.1	300	700	935	550	1.5	400
  RV-400	69.8	66.7	400	750	1120	600	1.5	750
  RV-500	134	122	500	850	1330	650	2.2	1200
  RV-600	197	194	600	950	1455	700	3.7	1600

  ※参考値です。詳しくはお問い合わせください。

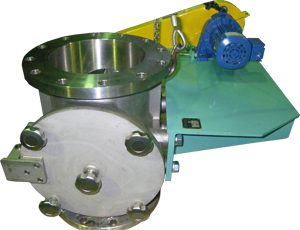

• 高シール型

  • 精密仕上げ、高精度ベアリングの使用、低リーク等の特長を有しています。
  • 空気輸送、高圧シール用として最適です。


• ゴムインペラー型　【PAT.NO 29231】

  • NPEが日本で初めて開発したものです。
  • 低リーク量、付着防止等の特長を有しています。
  • 空気輸送、フラッシング性大の粉体、付着性粉体用として最適です。

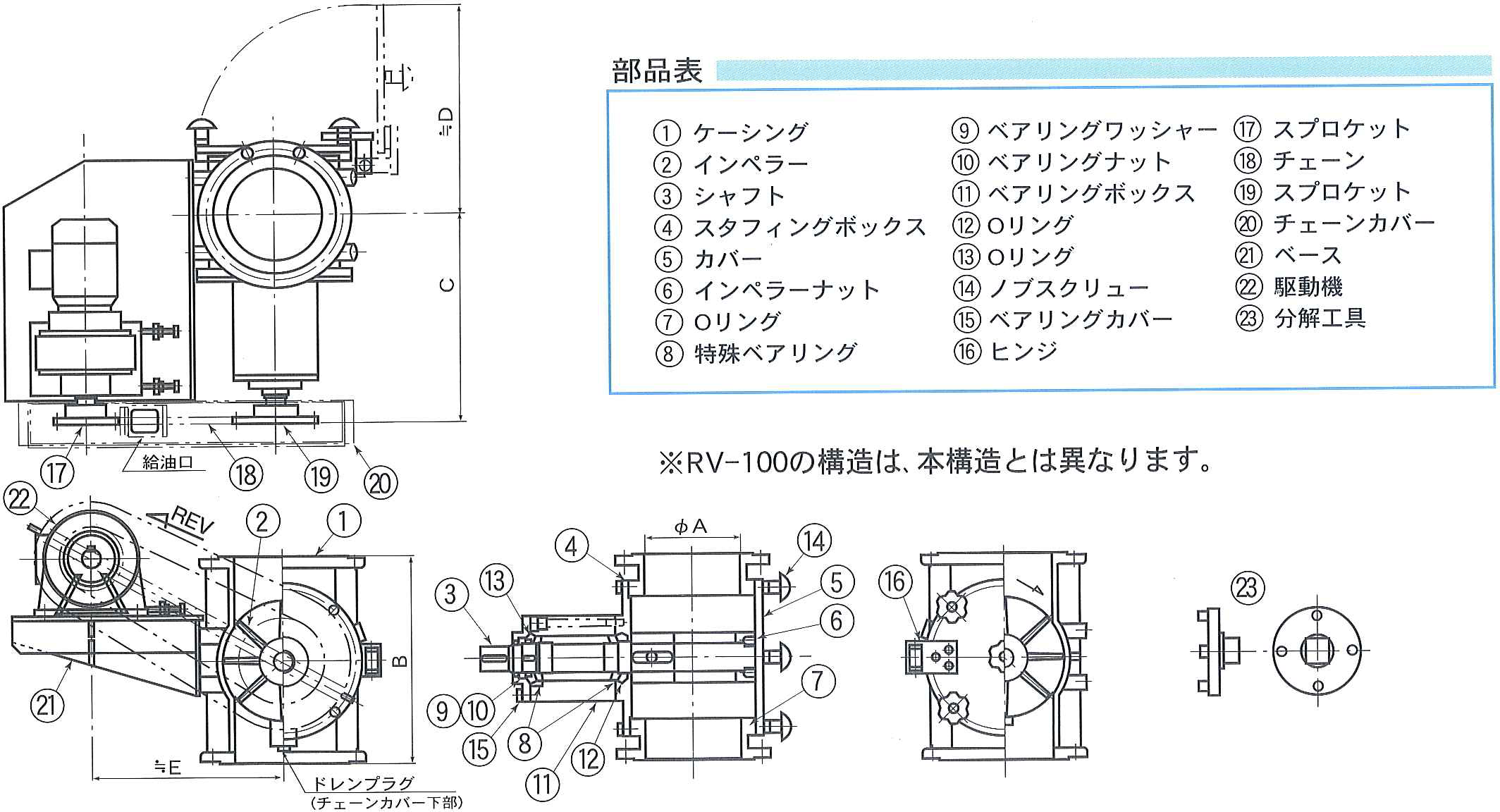

  ゴムインペラー型の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）	A	B	C	D	標準所要動力 KW	概算重量 Kg
  RV-50	0.25	50	220	310	215	0.2	30
  RV-80	0.57	80	230	370	245	0.2	45
  RV-100	1.00	100	270	400	265	0.4	60
  RV-150	3.20	150	350	530	360	0.4	100
  RV-200	6.70	200	420	635	390	0.75	120
  RV-250	9.50	250	500	795	435	1.5	230
  RV-300	17.40	300	550	845	490	1.5	300

  ※参考値です。詳しくはお問い合わせください。

• 噛込防止型＝樹脂用

  • ペレット等の噛込を完全に防止する機能を有しています。
  • 空気輸送及び製品の粉砕、溶着の防止用に適しています。

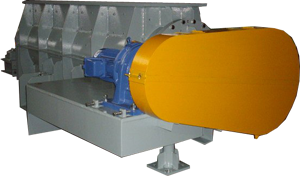

• 噛込防止型＝塊状物用　【実 公平6-38823】

  • 塊状物の噛込みを防ぎ、常時正常に排出可能な状態を保持する機能を有しています。
  • 都市ゴミ、石炭、石、合金鉄、鋼球、鋼片等塊状物の切出用に適しています。

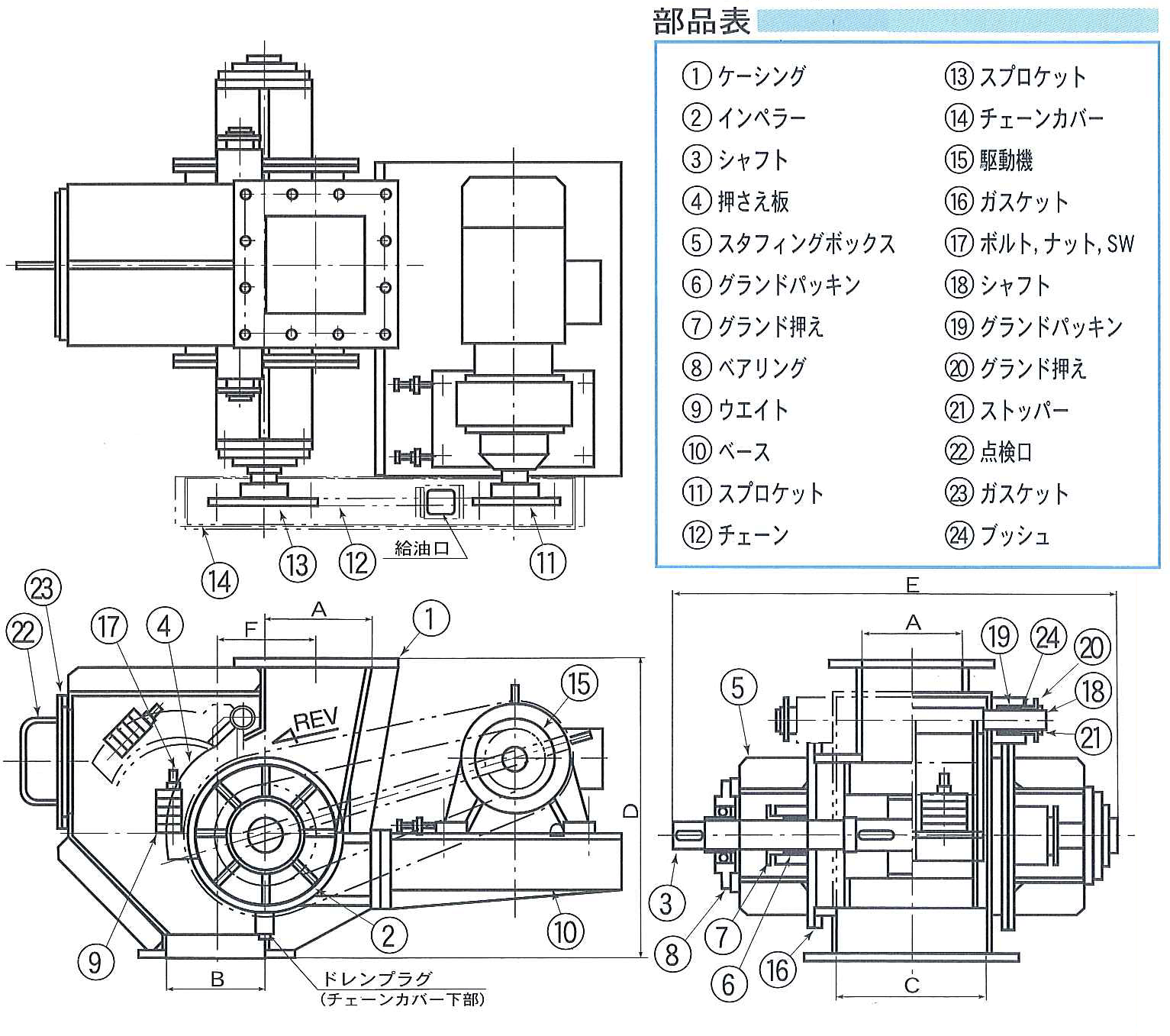

  噛込防止／実公 平6-38823の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）	A	B	C	D	E	F	標準所要動力 KW	概算重量 Kg
  RVS-100	1.3	100	100	200	400	630	100	0.4	150
  RVS-150	3.5	150	150	250	500	700	150	0.4	200
  RVS-200	7.4	200	200	300	550	800	200	0.75	300
  RVS-250	12.2	250	250	350	600	920	250	0.75	400
  RVS-300	23.4	300	300	450	700	1050	300	1.5	500
  RVS-350	41.7	350	350	500	750	1090	350	1.5	700
  RVS-400	52.0	400	400	550	850	1210	400	2.2	850
  RVS-450	67.0	450	450	600	950	1260	450	3.7	1000
  RVS-500	96.0	500	500	650	1000	1310	500	3.7	1200

  ※参考値です。詳しくはお問い合わせください。

• 掻取型　【実NO. 87578〜9】

  • 水分を含み付着性の強い粉体を強制掻取するインペラーが搭載されているタイプです。
  • 汚泥、含水粉体用として最適です。

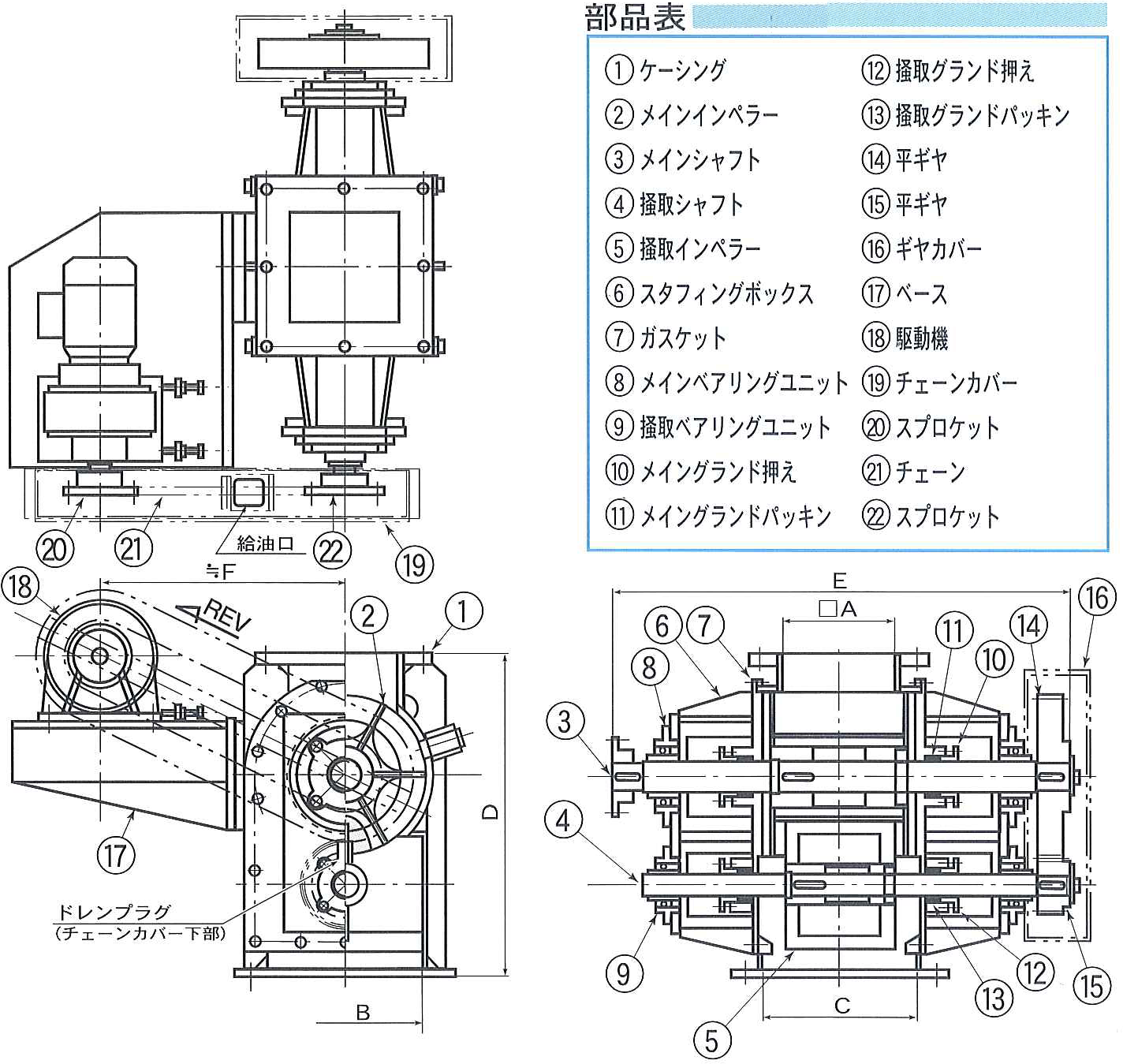

  掻取型／実 NO,87578〜9の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）	A	B	C	D	E	F	標準所要動力 KW	概算重量 Kg
  RVS-150	1.6	150	200	200	450	695	360	0.4	200
  RVS-200	4.5	200	230	250	520	730	390	0.75	250
  RVS-250	7.9	250	280	300	650	845	435	0.75	350
  RVS-300	13	300	320	350	700	940	490	1.5	550
  RVS-350	21	350	360	400	850	1150	525	2.2	650

  ※参考値です。詳しくはお問い合わせください。

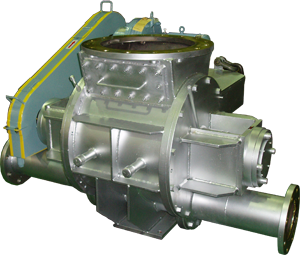

• ブロースルー型

  • 輸送効率の良い空気輸送用配管付のタイプです。
  • 空気輸送用として最適です。


  ブロースルー型の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）	A	B	C	D	E	F	標準所要動力 KW	概算重量 Kg
  RV-150	3.9	150	50A	295	398	530	360	0.4	120
  RV-200	8.3	200	100A	380	486	635	390	0.75	140
  RV-250	14.0	250	125A	450	638	795	435	0.75	250
  RV-300	24.1	300	125A	475	688	845	490	0.75	320

  ※参考値です。詳しくはお問い合わせください。

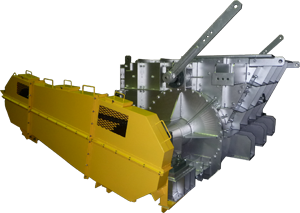

• 高温型

  • 数多くの経験（最高≒1000℃の耐熱実績）に基づく、耐熱素材の使用及び水冷機能を有するジャケット型の装置です。
  • 高温箇所の切出用として最適です。

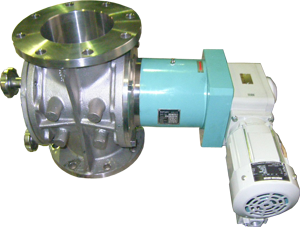

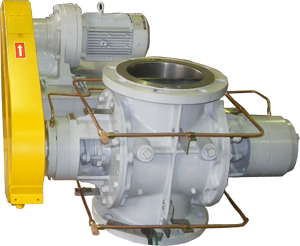

• サニタリー型

  • 異種粉体切出時の清掃、分解、組立を片側より簡単に作業する事ができます。
  • 掻取型及びゴムインペラー型仕様のものも製作しております。
  • 食品、薬品等の切出用に適しています。


  サニタリー型の基本データ* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	インペラー容量 （L／REV）	A	B	C	D	E	標準所要動力 KW	概算重量 Kg
  RV-100	1.5	100	270	305	265	265	0.4	120
  RV-150	4.4	150	350	365	370	360	0.4	140
  RV-200	9.5	200	420	440	445	390	0.75	150
  RV-250	15.8	250	500	530	525	435	0.75	250

  ※参考値です。詳しくはお問い合わせください。

• 付着防止型

  • フェライト等の帯電性付着粉体の払い落とし機能（衝撃機構）を有しています。
  • 帯電性付着粉体用として最適です。

• 以上の形式の組み合わせ

  • 上記主要型式製品を必要に応じて組合せ使用することが可能です。詳細はお問い合わせください。


特注仕様対応

NPEのロータリーバルブは、お客様のニーズに合わせた特注仕様への対応が可能です。

• インペラーの形状

  • 種々のインペラー形状[ヘリカル、ダブルヘリカル、チップ（材質：ゴム、樹脂、金属等）付、上底、スパー、サイドウォール型等]について、経験と実績に基づき設計いたします。

  主なインペラーの形状

  •

    開放型

  •

    サイドウォール型

  •

    ダブルヘリカルサイドウォール型

• グランド構造

  • 種々のグランド構造[グランドパッキン方式、オイルシール方式、ランタンリングパージ方式、”O”リング方式、メカニカルシール方式等]について、経験と実績に基づき設計いたします。

• その他

  • 付着防止、高圧、耐摩耗等について、経験と実績に基づき設計いたします。
• ※以上の要素を組合せ、より高品質で高性能な特殊仕様のロータリーバルブを納品いたします。
