製品情報

シングルフラップダンパー/ダブルダンパー

種類・型式と主な特長

本製品は、スイング機構を有したシールダンパーです。集塵機下部排出用及び高シール、耐摩耗性を必要とする箇所に最適です。

• 標準型

  • メタルタッチシール構造です。

• シール型

  • ソフトタッチシール構造、特殊シール構造です。

• 特殊型型

  • トリプル型、高温用等、種々の特殊仕様製造の開発設計・製作をいたします。

• 駆動方式

  • 手動ウォーム型（カム、ウェイト方式）

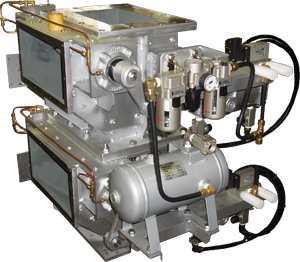

  • エアシリンダー型
    強制開閉機構、任意サイクル変更可能の特長を有しているタイプです。

  • 電動シリンダー型
    強制開閉機構を有しているタイプです。

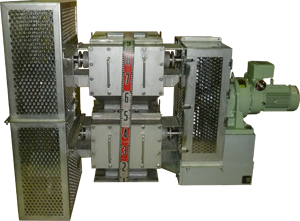

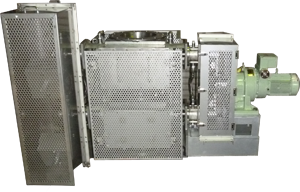

  • 電動駆動機型
    電源接続にて運転可能となるタイプです。

  • その他

ダブルダンパーの基本データ

• ダブルダンパー＝エアシリンダー駆動型、電動駆動機型* クリックで開閉します


  ▲画像を拡大する

  基本仕様

  単位：mm

  型式	1サイクル容量 （L／サイクル）	A	H	シリンダー径	標準所要動力 KW	概算重量 Kg
  WDVS-4	4	100	620	63	0.2	150
  WDVS-6	5	150	640	80	0.2	200
  WDVS-8	12	200	800	100	0.4	250
  WDVS-10	14	250	850	100	0.4	300
  WDVS-12	19	300	925	125	0.4	400
  WDVS-14	39	350	1100	125	0.4	600
  WDVS-16	49	400	1200	125	0.4	900
  WDVS-18	74	450	1400	140	0.4	1200
  WDVS-20	120	500	1700	140	0.75	1600
  WDVS-22	150	550	2000	140	0.75	2000
  WDVS-24	230	600	2400	160	0.75	2500

  ※参考値です。詳しくはお問い合わせください。

  ※シングルフラップダンパーは、ダブルダンパーの上段のみとなります。
